碳酸鋰，是一種無(wú)機(jī)化合物，化學(xué)式Li2CO3，分子量73.89，無(wú)色單斜系晶體，微溶于水、稀酸，不溶于乙醇、丙酮。熱穩(wěn)定性低于周期表中同族其元素的碳酸鹽，空氣中不潮解，可用硫酸鋰或氧化鋰溶液加入碳酸鈉而得。其水溶液中通入二氧化碳可轉(zhuǎn)化為酸式鹽，煮沸發(fā)生水解。
碳酸鋰可用于鋰化合物及搪瓷、玻璃制造，是制取鋰化合物和金屬鋰的原料，可作鋁冶煉的電解浴添加劑。在玻璃、陶瓷、醫(yī)藥和食品等工業(yè)中應(yīng)用廣泛，亦可用于合成橡膠、染料、半導(dǎo)體、軍事國(guó)防工業(yè)、電視機(jī)、原子能、醫(yī)藥、催化劑等方面。用于制取聲學(xué)級(jí)單晶，光學(xué)級(jí)單晶。
電池級(jí)碳酸鋰主要用于制備鈷酸鋰、錳酸鋰、三元材料及磷酸鐵鋰等鋰離子電池正極材料。
高純級(jí)碳酸鋰主要應(yīng)用于制備高端鋰離子電池正極材料及電池級(jí)氟化鋰的制備；在光電信息方面，高純級(jí)碳酸鋰用于制備鉭酸鋰和鈮酸鋰；同時(shí)高純級(jí)碳酸鋰還應(yīng)用于光學(xué)特種玻璃、磁性材料行業(yè)及超級(jí)電容器、醫(yī)藥行業(yè)等。
一、碳酸鋰的主要生產(chǎn)工藝設(shè)備
主要設(shè)備配置：酸化攪拌機(jī)、焙燒窯、單筒冷卻機(jī)、酸化窯、酸化窯配套冷卻窯、原料磨機(jī)、袋式收塵器、風(fēng)機(jī)等
產(chǎn)能：1000-20000噸/年
回轉(zhuǎn)窯直徑：1.5-4.5m
焙燒溫度：~1250℃
酸化溫度：~350℃
熱源：天燃?xì)?、高爐煤氣、煤
以鋰云母、鋰輝石等原料進(jìn)行鋰礦焙燒、酸化生產(chǎn)。
技術(shù)參數(shù)：鋰輝石為原料（不產(chǎn)其它）
|
產(chǎn)品 |
年產(chǎn)量（t/a） |
鋰輝石（t/h） |
主機(jī)設(shè)備型號(hào) |
|
轉(zhuǎn)化工序 |
酸化工序 |
球磨機(jī) |
|
碳酸鋰LiCO3 |
5000 |
5-6 |
焙燒窯：φ2.8×50m;冷卻機(jī): φ2.6×40m |
酸化窯：φ2.8×50m;冷卻機(jī): φ2.4×35m |
φ1.83×6.4m |
|
碳酸鋰LiCO3 |
10000 |
10-12 |
焙燒窯：φ3.5×60m;冷卻機(jī): φ2.4×40m |
酸化窯：φ3.5×50m;冷卻機(jī): φ2.4×40m |
φ2.4×8m |
國(guó)內(nèi)標(biāo)準(zhǔn)1萬(wàn)噸碳酸鋰生產(chǎn)線(xiàn)（伴生其他產(chǎn)品）配置清單
|
產(chǎn)品 |
年產(chǎn)量（t/a） |
鋰輝石（t/h） |
主機(jī)設(shè)備型號(hào) |
|
轉(zhuǎn)化回轉(zhuǎn)窯 |
酸化回轉(zhuǎn)窯 |
球磨機(jī) |
|
電池級(jí)碳酸鋰LiCO3 |
10000 |
23-35 |
回轉(zhuǎn)窯：φ4.2×90m; 冷卻機(jī): φ2.8×45m |
酸化窯：φ4.3×58m; 冷卻機(jī): φ2.8×45m |
φ3.2×13m |
|
工業(yè)級(jí)碳酸鋰LiCO3 |
11800 |
|
無(wú)水氫氧化鋰Li(OH)(Li(OH)>=56.5%) |
10000 |
|
無(wú)水硫酸鈉（Li2O 0.1%) |
48550 |
|
浸出渣殘?jiān)↙i2O 0.3%) |
210000 |
技術(shù)參數(shù)：鋰云母為原料
|
產(chǎn)品 |
年產(chǎn)量（t/a） |
混合料量（鋰云母60％左右）（t/h） |
主機(jī)設(shè)備型號(hào) |
|
|
|
|
回轉(zhuǎn)窯 |
冷卻機(jī) |
球磨機(jī) |
|
碳酸鋰LiCO3 |
2000 |
10-13 |
φ3..0×56m |
φ2.8×25m |
φ1.83×6.4m |
|
碳酸鋰LiCO3 |
3000 |
15-18 |
Φ3.5×60m |
Φ2.5×23m |
φ1.83×6.4m |
|
碳酸鋰LiCO3 |
4000 |
20-23 |
φ4×65m |
φ3.2×28m |
φ1.83×6.4m |
|
碳酸LiCO3 |
5000 |
25-30 |
φ4.2×72m |
φ3×45m |
φ3.2×13m |
二、碳酸鋰生產(chǎn)工藝流程

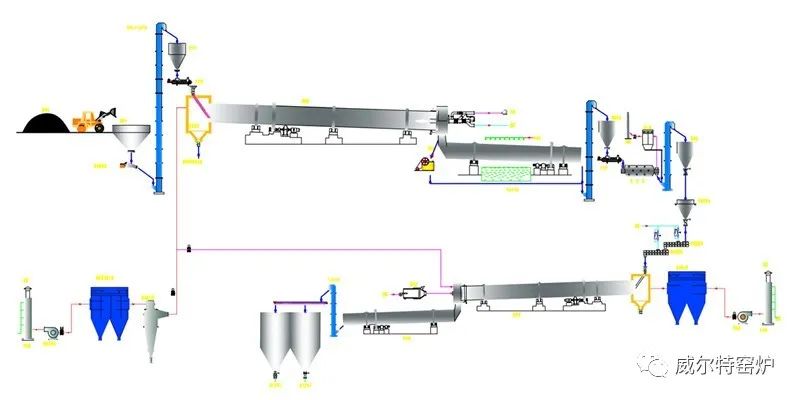

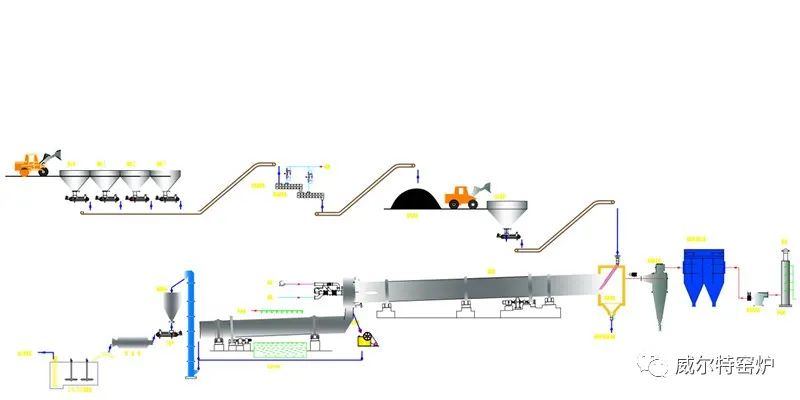

碳酸鋰生產(chǎn)工藝流程是將鋰精礦進(jìn)行
轉(zhuǎn)型焙燒、酸化焙燒、浸取、凈化處理、濃縮處理、沉鋰處理、清洗、干燥處理、粉碎、包裝加工而成。具有產(chǎn)品質(zhì)量穩(wěn)定,生產(chǎn)工藝簡(jiǎn)單,充分利用資源,成本低等特點(diǎn)，適宜鋰離子電池原材料的生產(chǎn)應(yīng)用。
碳酸鋰生產(chǎn)工藝流程的基本原理是在于硫酸與鋰輝石在250~300℃下發(fā)生置換反應(yīng)，生成硫酸鋰。這一反應(yīng)只能發(fā)生于結(jié)構(gòu)較為疏松的鋰輝石，先將選礦獲得的鋰輝石精礦，在回轉(zhuǎn)窯中高溫焙燒，冷卻后與足量的硫酸混合，送入250℃酸化回轉(zhuǎn)爐中進(jìn)行硫酸焙燒。冷卻后水浸，加石灰石控制PH值，得到含10%左右的粗鋰液，用石灰調(diào)PH至11，加碳酸鈉除鈣、鎂、鐵、鋁等雜質(zhì)。清液蒸發(fā)稱(chēng)含20左右的硫酸鋰凈化液，加入碳酸鈉沉淀成碳酸鋰。離心脫水，得到碳酸鋰產(chǎn)品，回收率在90%左右。
碳酸鋰生產(chǎn)工藝流程生產(chǎn)碳酸鋰收率較高，將鋰輝石與硫酸鹽混合燒結(jié)生產(chǎn)，在一定溫度下混合燒結(jié)，經(jīng)一系列物理、化學(xué)反應(yīng)后，所配入的硫酸鹽中的金屬元素，將礦石中鋰置換生成可溶性的硫酸鹽，主要雜質(zhì)則生成難溶于水的化合物，然后將燒結(jié)后的熟料浸出分離，鋰離子進(jìn)入溶液，經(jīng)凈化、濃縮、沉淀后得到碳酸鋰產(chǎn)品。
碳酸鋰生產(chǎn)工藝流程生產(chǎn)工業(yè)級(jí)碳酸鋰的方法有兩種：一是采用傳統(tǒng)的鋰礦石，如鋰輝石、鋰云母等生產(chǎn)，二是采用含鋰鹵水，如鹽湖鹵水、地下鹵水等生產(chǎn)。產(chǎn)品中均含有一定量的水溶性雜質(zhì)和水不溶性雜質(zhì)，不能滿(mǎn)足電池級(jí)微粉碳酸鋰質(zhì)量要求，需要精制處理。根據(jù)原料的性質(zhì)及雜質(zhì)的種類(lèi)，可采用不同的精制方法除去雜質(zhì)。
(一)碳酸鋰生產(chǎn)工藝流程有如下幾種：
1、碳酸鋰生產(chǎn)工藝流程-硫酸法生產(chǎn)工藝流程介紹：
硫酸法生產(chǎn)碳酸鋰收率較高，并可處理Li2O3含量?jī)H1.0～1.5％的礦石。但是相當(dāng)數(shù)量的硫酸和純堿變成了價(jià)值較低的Na2SO4，應(yīng)盡可能降低硫酸的配量。此方法最大優(yōu)點(diǎn)是浸取燒結(jié)所得的溶液中含有110～150g/ L硫酸鋰，經(jīng)過(guò)浸取即可得到比較純凈的溶液。硫酸法也可用來(lái)處理鋰云母和磷鋁石。
2、碳酸鋰生產(chǎn)工藝流程--鋰輝石與硫酸鹽混合燒結(jié)法生產(chǎn)工藝流程介紹：
將鋰輝石精礦與K2SO4(或CaSO4或兩者混合物)，在一定溫度下混合燒結(jié)，經(jīng)一系列物理、化學(xué)反應(yīng)后，所配人的硫酸鹽中的金屬元素將礦石中鋰置換生成可溶性的硫酸鹽，主要雜質(zhì)則生成難溶于水的化合物，然后將燒結(jié)后的熟料浸出分離，鋰離子進(jìn)入溶液，經(jīng)凈化、濃縮、沉淀后得到碳酸鋰產(chǎn)品。在處理鋰輝石時(shí)，先使α-型轉(zhuǎn)換成結(jié)構(gòu)較疏松、易反應(yīng)的β-型。這種相變實(shí)際上是結(jié)合在燒結(jié)過(guò)程中同時(shí)進(jìn)行的。鋰輝石與硫酸鹽混合燒結(jié)法優(yōu)點(diǎn)是：具有通用性，能分解所有的鋰礦石。缺點(diǎn)是：生產(chǎn)過(guò)程中，若使用K2SO4作為硫酸鹽，會(huì)消耗大量的鉀鹽，導(dǎo)致生產(chǎn)成本較高，產(chǎn)品也常被鉀污染。
鋰輝石工藝流程圖
鋰云母工藝流程圖
3、碳酸鋰生產(chǎn)工藝流程--碳酸鈉加壓浸出法生產(chǎn)工藝流程介紹：
碳酸鈉加壓浸出法工藝過(guò)程是：
（1）將鋰輝石加工制得的β-鋰輝石，粉碎研磨至平均粒度為0.074mm；
（2）按 Li2O量配比加入3.5～7倍碳酸鈉混勻（Na2CO3+LiOH=Li2CO3+2NaOH），在反應(yīng)器中于200℃加壓浸出，并通入 CO2 氣體，即生成可溶性 LiHCO3；
（3）過(guò)濾除去殘?jiān)ǚ惺訜嶂?5℃逐出CO2，經(jīng)沉淀、過(guò)濾、濾餅烘干，制備出碳酸鋰產(chǎn)品。
碳化法工藝制取碳酸鋰優(yōu)點(diǎn)是：生產(chǎn)工藝中中省掉了產(chǎn)品洗滌和析鈉工序，簡(jiǎn)化了操作，節(jié)約了能耗。因此，采用碳化法工藝優(yōu)于硫酸法。
4、碳酸鋰生產(chǎn)工藝流程--氯化焙燒法生產(chǎn)工藝流程介紹：
氯化焙燒法生產(chǎn)工藝流程主要是利用氯化劑使礦石中的鋰及其它有價(jià)金屬轉(zhuǎn)化為氯化物進(jìn)行提取的。氯化焙燒法生產(chǎn)工藝有兩種：一種是中溫氯化法。在低于堿金屬氯化物沸點(diǎn)的溫度下制得含氯化物的燒結(jié)塊，經(jīng)過(guò)溶出使之與雜質(zhì)分離；另一種是高溫氯化或氯化揮發(fā)焙燒。在高于其沸點(diǎn)的溫度下進(jìn)行焙燒，使氯化物成為氣態(tài)揮發(fā)出來(lái)與雜質(zhì)分離。這兩種方法都可用來(lái)處理各種含鋰礦石。氯化劑為鉀、鈉、銨和鈣的氯化物。氯化焙燒法優(yōu)點(diǎn)是：流程簡(jiǎn)單，不消耗貴重試劑。缺點(diǎn)是：LiCl的收集較難，爐氣腐蝕性強(qiáng)。
5、碳酸鋰生產(chǎn)工藝流程--石灰石焙燒法生產(chǎn)工藝流程介紹：
石灰石焙燒法生產(chǎn)工藝流程的主要優(yōu)點(diǎn)是實(shí)用性很普遍，因?yàn)樗m用于分解幾乎所有的鋰礦物。反應(yīng)過(guò)程不需要稀缺的試劑(分解時(shí)使用天然產(chǎn)物——石灰石)；可以利用媒、石油或煤氣作燃料。缺點(diǎn)是浸出液中鋰含量低，蒸發(fā)能耗大，鋰的回收率較低，并且浸取以后得到的礦泥有凝聚性，給設(shè)備的維護(hù)帶來(lái)了困難。
碳酸鋰生產(chǎn)工藝流程以鋰輝石為原料生產(chǎn)碳酸鋰，工業(yè)上比較成熟的工藝是硫酸法生產(chǎn)工藝。此工藝的基本原理是在于硫酸與鋰輝石在250~300℃下發(fā)生置換反應(yīng)，生成硫酸鋰。這一反應(yīng)只能發(fā)生于結(jié)構(gòu)較為疏松的鋰輝石，先將選礦獲得的鋰輝石精礦，在回轉(zhuǎn)窯中高溫焙燒，冷卻后與足量的硫酸混合，送入250℃酸化回轉(zhuǎn)爐中進(jìn)行硫酸焙燒。冷卻后水浸，加石灰石控制PH值，得到含10%左右的粗鋰液，用石灰調(diào)PH至11，加碳酸鈉除鈣、鎂、鐵、鋁等雜質(zhì)。清液蒸發(fā)稱(chēng)含20左右的硫酸鋰凈化液，加入碳酸鈉沉淀成碳酸鋰。離心脫水，得到碳酸鋰產(chǎn)品，回收率在90%左右。硫酸法生產(chǎn)碳酸鋰收率較高，將鋰輝石與硫酸鹽混合燒結(jié)生產(chǎn)，在一定溫度下混合燒結(jié)，經(jīng)一系列物理、化學(xué)反應(yīng)后，所配入的硫酸鹽中的金屬元素，將礦石中鋰置換生成可溶性的硫酸鹽，主要雜質(zhì)則生成難溶于水的化合物，然后將燒結(jié)后的熟料浸出分離，鋰離子進(jìn)入溶液，經(jīng)凈化、濃縮、沉淀后得到碳酸鋰產(chǎn)品。
碳酸鋰生產(chǎn)工藝流程工作原理：將含Li2O 6％鋰輝石精礦在1100～1250℃溫度下加熱，由α型（單晶體）轉(zhuǎn)變?yōu)?beta;型（松散4面晶體）。p鋰輝石與按理論計(jì)算過(guò)量40％的硫酸混合，并在250～300℃溫度下焙燒。焙燒料用水浸出，液固比為1．5～2，溫度為80℃，凈浸時(shí)間30min，物料細(xì)度0．074mm(+200目)占10％～15％。浸出料漿進(jìn)行過(guò)濾，濾渣經(jīng)4～5次反向洗滌后送渣場(chǎng)。浸出液加純堿在常溫下除去鈣、鎂、硅、鐵等雜質(zhì)后，由含Li2O 50～60g／l。濃縮至180～200g／L。濃縮液加入按理論計(jì)算過(guò)量系數(shù)為1．05的純堿，在95℃溫度下攪拌沉淀碳酸鋰。粗碳酸鋰用95℃純水洗滌后，于350℃下干燥。沉鋰母液回收硫酸鈉后再返回蒸發(fā)過(guò)程進(jìn)一步回收鋰。
回轉(zhuǎn)窯分別用于鋰輝石精礦轉(zhuǎn)型焙燒及硫酸化焙燒，用重油或燃?xì)庵苯蛹訜?。用于轉(zhuǎn)型焙燒的回轉(zhuǎn)窯計(jì)算，可按熟料單位實(shí)際產(chǎn)能為20～30kg／(m2．h)估計(jì)，亦可用下列經(jīng)驗(yàn)公式計(jì)算：G=1．675D 2.29式中G為窯產(chǎn)能，t／h；D為窯內(nèi)徑，m。用于硫酸化焙燒的回轉(zhuǎn)窯計(jì)算可按酸化料單位實(shí)際產(chǎn)能為82～95kg／(m2 ．h)估計(jì)，亦可用下列公式計(jì)算：G=3．015D 2.762式中G為窯產(chǎn)能，t／h；D為窯內(nèi)徑，m。
浸出料漿的過(guò)濾，生產(chǎn)中均采用外濾式轉(zhuǎn)鼓真空過(guò)濾機(jī)，常用規(guī)格按過(guò)濾面積計(jì)為20～100m2 ，其生產(chǎn)產(chǎn)能按濾渣(干基)計(jì)為200～220kg／(m2 ．h)。
蒸發(fā)器用于濃縮沉鋰用的凈化液，生產(chǎn)中采用的是自然循環(huán)外加熱式。三效真空蒸發(fā)，按生產(chǎn)經(jīng)驗(yàn)數(shù)據(jù)蒸發(fā)強(qiáng)度為15～20kg／(m2 ．h)，蒸發(fā)每公斤水的蒸汽耗量為0．4～0．45kg。
紅外干燥機(jī)，其型式為國(guó)產(chǎn)LH - 1、LH - 3型，實(shí)際生產(chǎn)能力為300kg／h，亦有的采用渦輪式干燥機(jī)，其生產(chǎn)能力為2～3t／h。
碳酸鋰生產(chǎn)工藝流程車(chē)間配置 ：按生產(chǎn)特點(diǎn)，分火法(轉(zhuǎn)型焙燒及硫酸化焙燒)和濕法(浸出過(guò)濾、凈化、蒸發(fā)、沉鋰、產(chǎn)品干燥、包裝和母液回收)分區(qū)布置。濕法部分為從母液中回收硫酸鈉，其產(chǎn)量比主產(chǎn)品約多一倍，溶液腐蝕性強(qiáng)，宜與產(chǎn)品生產(chǎn)工序分開(kāi)布置?；剞D(zhuǎn)窯尾氣及凈化、沉鋰、硫酸鈉回收等工序均宜配置于高層。轉(zhuǎn)型焙燒要排出含塵煙氣、硫酸化焙燒的煙氣中含有二氧化硫，配置時(shí)要考慮風(fēng)向?qū)穹ú糠趾椭車(chē)h(huán)境的影響。
碳酸鋰生產(chǎn)工藝流程技術(shù)特點(diǎn)：轉(zhuǎn)型焙燒產(chǎn)生的煙氣經(jīng)凈化處理其含塵量達(dá)到150mg／m3 以下后排放；硫酸化焙燒產(chǎn)生的煙氣含有二氧化硫尾氣須經(jīng)凈化后達(dá)到250mg／m3 以下方能放空；煙氣洗水須凈化處理后排放；為了保證生產(chǎn)環(huán)境質(zhì)量、回轉(zhuǎn)窯不變形和較好的轉(zhuǎn)化率及浸出率，火法部分不能停電及停水；沉鋰母液及含硫酸鈉溶液對(duì)一般廠房的混凝土結(jié)構(gòu)有較大的腐蝕性，需采取防腐措施。
碳酸鋰生產(chǎn)工藝流程以工業(yè)級(jí)碳酸鋰為原料生產(chǎn)高純碳酸鋰，有苛化法、電解法、氫化分解法等?？粱ㄊ菍⒐I(yè)碳酸鋰用石灰苛化，經(jīng)除雜處理后轉(zhuǎn)化成氫氧化鋰，再用二氧化碳碳化制取高純碳酸鋰；電解法是用鹽酸處理工業(yè)碳酸鋰，除去酸不溶物和鈣鎂等雜質(zhì)后，通過(guò)電解制得高純氫氧化鋰溶液，之后，利用二氧化碳碳化法制取高純碳酸鋰；氫化分解法是將碳酸鋰轉(zhuǎn)化成溶解度較大的碳酸氫鋰，而大部分雜質(zhì)(如Ca2+、Mg2+等)不被氫化，以不溶性碳酸鹽的形式通過(guò)過(guò)濾除去，然后加熱碳酸氫鋰溶液制得高純碳酸鋰。
（二）碳酸鋰生產(chǎn)工藝流程特點(diǎn)分析：
1、第一代碳酸鋰生產(chǎn)工藝流程特點(diǎn)：石灰石焙燒法具有工藝操作簡(jiǎn)單、原料價(jià)格相對(duì)較低等幾方面優(yōu)勢(shì)，由于受到諸多因素的影響，存在著蒸發(fā)環(huán)節(jié)能源消耗高、鋰資源回收率相對(duì)較低、浸出液鋰含量低以及石灰石配比相對(duì)較高等缺點(diǎn)。硫酸法提鋰具有能源消耗相對(duì)較低、物料流通量小以及生產(chǎn)效率高等一系列應(yīng)用優(yōu)勢(shì)，尤其是在操作過(guò)程中，液固相易混合較為均勻，使得提鋰工藝中浸出液內(nèi)鋰含量高，鋰的回收率也較高。但在該工藝中硫酸、碳酸鈉等輔助材料消耗量較大，能耗較高，工作環(huán)境較差等不足。
2、第二代碳酸鋰生產(chǎn)工藝流程特點(diǎn)：冷凍析出十水硫酸鈉的工藝可用于氫氧化鋰生產(chǎn)，也可應(yīng)用于碳酸鋰沉鋰母液的處理，即為“冷析”工藝，不再熱析處理沉鋰母液。由于沉鋰母液中含有飽和碳酸鋰和過(guò)量的純堿，經(jīng)冷析后的母液（析鈉母液）利用碳酸鋰的反溶解度（溶解度隨溫度升高而降低）特點(diǎn)，升溫析出碳酸鋰，析出碳酸鋰后的母液（熱析母液）主要成分為碳酸鈉，可循環(huán)使用，節(jié)省了傳統(tǒng)工藝中碳酸鈉的消耗及因中和碳酸根消耗的硫酸。此外由于冷析時(shí)硫酸鈉帶走了十個(gè)結(jié)晶水使母液得到了濃縮并由硫酸鈉帶走了部分雜質(zhì)，使熱析的碳酸鋰品質(zhì)能夠與初級(jí)沉鋰的碳酸鋰品質(zhì)一致，提高了一次性沉鋰收率。二代技術(shù)相較于一代技術(shù)有了很大的進(jìn)步，突出表現(xiàn)在過(guò)程簡(jiǎn)化、成本降低、鋰收率提高、酸堿等消耗減少。
3、第三代碳酸鋰生產(chǎn)工藝流程特點(diǎn)：生產(chǎn)工藝可實(shí)現(xiàn)全流程自動(dòng)化控制，化學(xué)計(jì)量更加精確，硫酸、碳酸鈉或氫氧化鈉等輔材消耗量小，產(chǎn)品質(zhì)量穩(wěn)定，能滿(mǎn)足下游客戶(hù)需求；生產(chǎn)過(guò)程中能耗減少，環(huán)境友好，生產(chǎn)工廠中可實(shí)現(xiàn)綠色生產(chǎn)。規(guī)模效益明顯。
目前國(guó)內(nèi)大多數(shù)利用鋰輝石生產(chǎn)鋰鹽的企業(yè)采用的碳酸鋰生產(chǎn)工藝流程多是硫酸法處理鋰輝石精礦，硫酸鋰溶液凈化除雜后，加入碳酸鈉生產(chǎn)碳酸鋰產(chǎn)品，或用冷凍法生產(chǎn)氫氧化鋰，即一代技術(shù)與二代技術(shù)的結(jié)合。對(duì)于母液的處理部分企業(yè)仍然沿用一代技術(shù)，部分使用二代或一代二代的結(jié)合。行業(yè)主流企業(yè)如天齊鋰業(yè)、贛鋒鋰業(yè)、江蘇容匯鋰業(yè)等均以二代技術(shù)為主。
（三）碳酸鋰生產(chǎn)工藝過(guò)程
1、原材料的精選

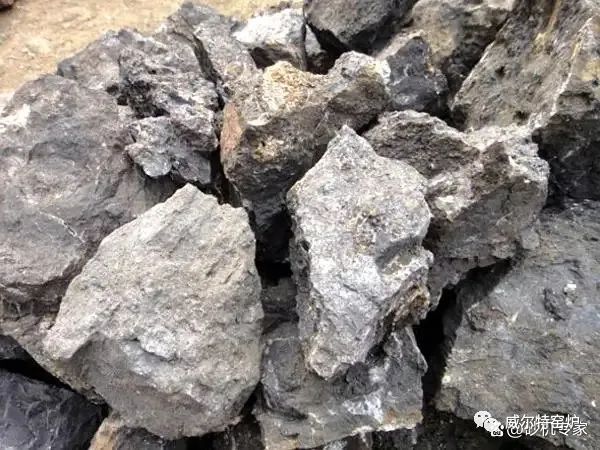

含鋰的原礦石一般有鋰輝石、鋰云母、鋰長(zhǎng)石，錳，鎳，鈷 （稀缺資源）等。要加工碳酸鋰,首先需要對(duì)鋰礦石進(jìn)行破碎、磨粉、選礦等工序。在這個(gè)加工的過(guò)程中使用到的設(shè)備主要包括振動(dòng)給料機(jī)、鄂式破碎機(jī)、圓錐破碎機(jī)、振動(dòng)篩等。
2
、焙浸工段
轉(zhuǎn)化焙燒：鋰輝石精礦從精礦庫(kù)人工送至斗式提升機(jī)提升至精礦倉(cāng)，再經(jīng)圓盤(pán)給料機(jī)和螺旋給料機(jī)加入碳酸鋰回轉(zhuǎn)窯窯尾，利用窯尾預(yù)熱段高溫氣體干燥精礦，精礦在煅燒段約1200℃左右的溫度下進(jìn)行晶型轉(zhuǎn)化焙燒，由α型(單斜晶系，密度3150kg/m3)轉(zhuǎn)化為β型鋰輝石（四方晶系，密度2400kg/m3，即焙料），轉(zhuǎn)化率約98%。
酸化焙燒：焙料經(jīng)冷卻段降溫后由窯頭出料，再經(jīng)自然冷卻和球磨機(jī)研磨細(xì)到0.074mm粒級(jí)在90%以上后，輸送到酸化焙燒窯尾礦倉(cāng)，再經(jīng)給料機(jī)和螺旋輸送機(jī)加入混酸機(jī)中與濃硫酸(93%以上)按一定比例(濃硫酸按焙料中鋰當(dāng)量過(guò)剩35%計(jì)，每噸焙料需濃硫酸約0.21t)混合均勻后，加入酸化焙燒室中，在250～300℃左右的溫度下進(jìn)行密閉酸化焙燒30～60min，焙料中β型鋰輝石同硫酸反應(yīng)，酸中氫離子置換β型鋰輝石中的鋰離子，使其中的Li2O與SO42-結(jié)合為可溶于水的Li2SO4，得到酸化熟料。
調(diào)漿浸出和洗滌：熟料經(jīng)冷卻漿化，使熟料中可溶性硫酸鋰溶入液相，為減輕溶液對(duì)浸出設(shè)備的腐蝕，用石灰石粉漿中和熟料中的殘酸，將pH值調(diào)至6.5～7.0，并同時(shí)除去大部分鐵、鋁等雜質(zhì)，浸出液固比約2.5，浸出時(shí)間約0.5h。浸出料漿經(jīng)過(guò)濾分離得到浸出液，約含Li2SO4100g/L(Li2O27g/L)，濾餅即為浸出渣，含水率約35%。浸出渣附著液中含硫酸鋰，為減少鋰損失，浸出渣經(jīng)逆向攪拌洗滌，洗液再返回調(diào)漿浸出。
浸出液凈化：焙料在酸化焙燒時(shí)，除堿金屬能和硫酸起反應(yīng)生產(chǎn)可溶性的相應(yīng)硫酸鹽外，其他的鐵、鋁、鈣、鎂等也與硫酸反應(yīng)生產(chǎn)相應(yīng)的硫酸鹽。在浸出過(guò)程中雖能除去熟料中的部分雜質(zhì)，但其余雜質(zhì)仍留在浸出液中，需繼續(xù)凈化除去，才能保證產(chǎn)品質(zhì)量。浸出液凈化采用堿化除鈣法，用堿化劑石灰乳(含CaO100～150g/L)堿化浸出液，將pH值提高至11～12，使鎂、鐵水解成氫氧化物沉淀。再用碳酸鈉溶液(含Na2CO3300g/L)與硫酸鈣反應(yīng)生產(chǎn)碳酸鈣沉淀，從而除去浸出液中的鈣和堿化劑石灰乳帶入的鈣。堿化除鈣料漿經(jīng)液固分離，所得溶液即為凈化液，鈣鋰比小于9.6×10－4，濾餅即為鈣渣，返回調(diào)漿浸出。
凈化液蒸發(fā)濃縮：凈化液因硫酸鋰濃度低，鋰沉淀率低，不能直接用于鋰沉淀或制氯化鋰，需先用硫酸將凈化液調(diào)至pH6～6.5，經(jīng)三效蒸發(fā)器蒸發(fā)濃縮，使?jié)饪s液中硫酸鋰濃度達(dá)200g/L(含Li2O60g/L)。濃縮液經(jīng)壓濾分離，濾液即完成液供下工序使用，濾餅即完渣返回調(diào)漿浸出。
3、碳酸鋰生產(chǎn)工段
完成液與純堿液(含Na2CO3300g/L)加入蒸發(fā)沉鋰槽中，進(jìn)行蒸發(fā)沉鋰(沸騰后恒溫2h)，因碳酸鋰溶解度小而沉淀下來(lái)，鋰沉淀率約85%。鋰沉淀后用離心機(jī)趁熱分離出一次粗碳酸鋰(含濾液小于10%)和一次沉鋰母液。
一次沉鋰母液中含大量硫酸鈉和較高硫酸鋰(約占總量的15%)，加入純堿液(含Na2CO3300g/L)進(jìn)行二次沉鋰，得二次粗品和二次母液，母液經(jīng)酸中和，氫氧化鈉調(diào)pH后，經(jīng)蒸發(fā)結(jié)晶、離心分離出副產(chǎn)品無(wú)水硫酸鈉和析鈉母液，無(wú)水硫酸鈉經(jīng)氣流干燥、包裝得副產(chǎn)品元明粉。析鈉母液返回調(diào)配一次母液。
一次粗碳酸鋰和二次粗品附著液含Na2SO4等雜質(zhì)，再用凈水于90℃左右進(jìn)行攪洗，洗液送去配堿，洗滌后用離心機(jī)趁熱分離出濕的精碳酸鋰，再經(jīng)遠(yuǎn)紅外線(xiàn)干燥機(jī)烘干，磁選除去干燥機(jī)脫落的鐵絲屑等雜物，后經(jīng)氣流粉碎、包裝入庫(kù)。
本項(xiàng)目主要新增電池級(jí)碳酸鋰生產(chǎn)能力。從整體生產(chǎn)工藝看，電池級(jí)碳酸鋰和工業(yè)級(jí)碳酸鋰基本一致，區(qū)別在于蒸發(fā)和沉鋰兩個(gè)工段工藝控制條件不同，即凈化液蒸發(fā)濃縮時(shí)通過(guò)比重計(jì)測(cè)定終點(diǎn)完成液的比重和通過(guò)火焰光度計(jì)測(cè)定完成液中Li2O濃度以保證完成液終點(diǎn)濃度在工藝要求范圍內(nèi)；沉鋰時(shí)通過(guò)電磁流量計(jì)顯示調(diào)節(jié)閥門(mén)的不同開(kāi)度控制加料速度，通過(guò)變頻器調(diào)節(jié)電機(jī)轉(zhuǎn)速控制攪拌器的攪拌速度。上述工藝控制條件均屬公司關(guān)鍵技術(shù)。
4、無(wú)水氯化鋰工段
焙浸工段得到的完成液與氯化鈣溶液進(jìn)行復(fù)分解反應(yīng)，反應(yīng)結(jié)束后分離得到CaSO4·2H2O送去加工制得CaSO4產(chǎn)品。分離后得到LiCl稀溶液，依次加入β型-活性Al2O3、Na2CO3和NaOH溶液，去除LiCl稀溶液中的SO42-、Ca2+、Mg2+等雜質(zhì)，再經(jīng)蒸發(fā)濃縮將LiCl濃度提高到400～500g/L后，進(jìn)行冷卻過(guò)濾，分離出固體NaCl，得到LiCl濃溶液。LiCl濃溶液輸送到精制釜中，并加入公司自產(chǎn)的精制劑(害重金屬)與Na+進(jìn)行置換反應(yīng)，控制反應(yīng)終點(diǎn)溶液中Na+/LiCl比值小于30ppm，經(jīng)過(guò)分離后得到LiCl完成液，將完成液進(jìn)行噴霧干燥后得到顆粒均勻的無(wú)水氯化鋰產(chǎn)品。
5、產(chǎn)品的烘干干燥
純化后的碳酸鋰需要進(jìn)行干燥處理，以去除水分。干燥方法通常有真空干燥和烘干箱干燥兩種。真空干燥將碳酸鋰放入真空干燥器中，通過(guò)減壓和加熱的方式使其水分蒸發(fā)。烘干箱干燥卻是將碳酸鋰放入烘干箱中，以適當(dāng)?shù)臏囟群蜁r(shí)間進(jìn)行干燥，兩種方法均需控制干燥時(shí)間和溫度，以確保產(chǎn)品質(zhì)量。
三、碳酸鋰煅燒回轉(zhuǎn)窯耐火材料配置
以4.2×70米碳酸鋰回轉(zhuǎn)窯耐火材料配置（198×250×122/107.5）為例
|
序號(hào) |
部位 |
材料名稱(chēng) |
數(shù)量 |
密度 |
單重 |
重量 |
備注 |
|
1 |
前后窯口L=1.6米 |
剛玉碳化硅澆注料 |
8.1m³ |
2.9 |
|
23.5 |
|
|
2 |
高溫帶L=20米（108） |

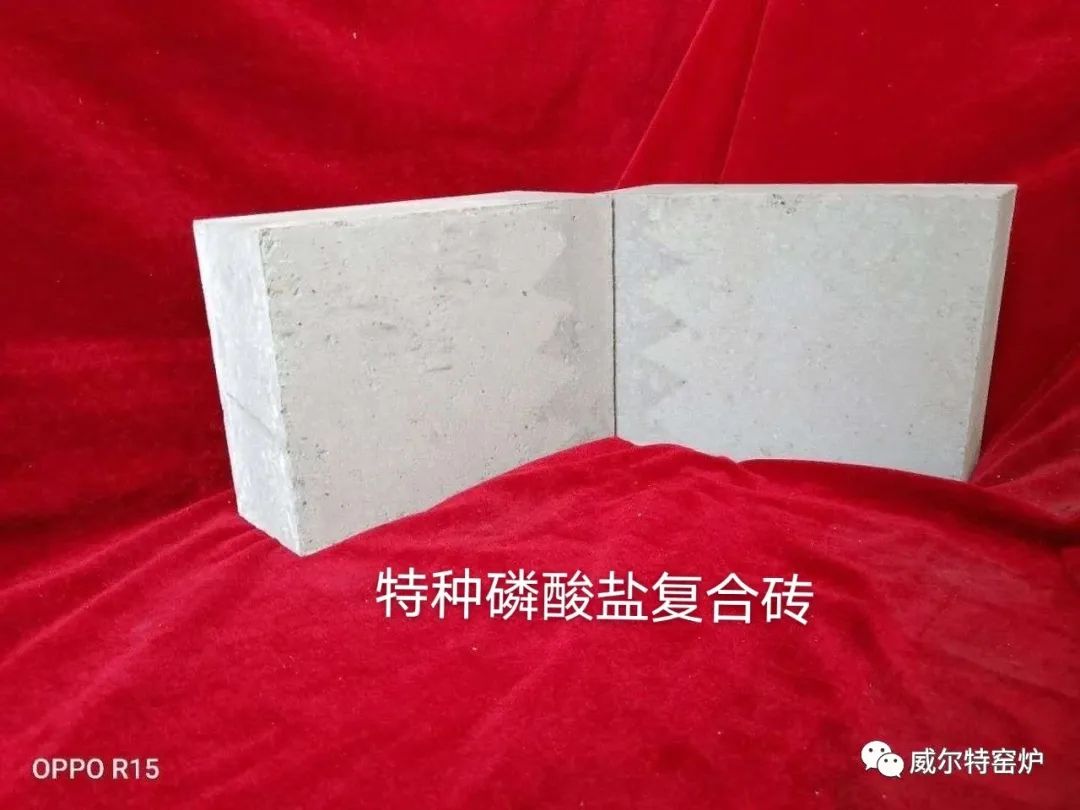

復(fù)合改性磷酸鹽磚 |
11000塊 |
2.9 |
16.5 |
181.5 |
|
|
3 |
過(guò)渡帶L=20米 |
復(fù)合抗剝落高鋁磚 |
11000塊 |
2.5 |
14.2 |
156.2 |
|
|
4 |
預(yù)熱帶L=28.4米 |
復(fù)合低氣孔耐磨磚 |
15650塊 |
2.3 |
13 |
203.45 |
19氣孔 |
|
5 |
窯頭罩（6×2米） |
高鋁低水泥澆注料 |
4m³ |
2.4 |
|
9.6 |
|
|
鋼纖維澆注料 |
4m³ |
2.6 |
|
10.4 |
|
|
二級(jí)高鋁磚 |
10m³ |
2.4 |
|
24 |
|
|
高溫硅酸鈣板 |
4m³ |
220 |
|
0.88 |
|
|
6 |
單筒冷卻器（4×20） |
二級(jí)高鋁磚 |
29m³ |
2.3 |
|
67 |
|
|
7 |
磷酸鹽泥漿 |
|
|
|
|
12 |
|
|
|
合計(jì) |
|
|
|
|
688.97 |
|
注：本設(shè)計(jì)采用耐火磚復(fù)合層保溫材料，以此降低轉(zhuǎn)窯外殼溫度，達(dá)到節(jié)能降耗的目的。
四、碳酸鋰回轉(zhuǎn)窯耐火材料的施工方案
1、工程特點(diǎn)
窯體總長(zhǎng)72m，窯殼內(nèi)徑4.5m，砌筑后內(nèi)徑4.0m，窯尾段長(zhǎng)度28.4m為復(fù)合低氣孔耐磨磚段，中部長(zhǎng)度20.0m為復(fù)合抗剝落高鋁磚段，窯頭長(zhǎng)度20.0m為復(fù)合改性磷酸鹽磚。設(shè)計(jì)日產(chǎn)量為40噸/天。
回轉(zhuǎn)窯設(shè)置了擋磚圈。由于回轉(zhuǎn)窯窯體本身有3.5%的斜度，所以耐火磚有向低端滑動(dòng)的趨勢(shì)，設(shè)置擋磚圈后可以消除磚的軸向滑動(dòng)。起到固定耐火磚的作用，而且加擋磚圈后可以增強(qiáng)窯體剛度，減小窯體彎曲與變形。擋磚圈分別設(shè)置在距窯頭端面的1、11、28、40 m處，厚度為50 mm。
2、回轉(zhuǎn)窯各部位耐火材料施工技術(shù)方法
2.1 窯頭、窯頭罩、冷卻器耐火澆注料施工
這幾個(gè)單項(xiàng)工程有一個(gè)共同點(diǎn)，那就是全部靠爐皮的耐熱砼墻結(jié)構(gòu)。即先在鐵皮上焊錨固釘粘硅酸鈣絕熱板，然后支模打料。這就決定了施工順序必須是先下后上，支好的墻模用內(nèi)架作支撐，支一步架，澆注一步架。施工順序如下：
下部砼澆注→砌磚→預(yù)熱器頂部掛磚→上部砼澆注。
錨固件和硅酸鈣絕熱板的安裝方法：澆注前要先焊接錨固件和鋪設(shè)硅酸鈣絕熱板。錨固件按照內(nèi)襯≥200mm用230mm×230mm的方陣進(jìn)行焊接，內(nèi)襯<200mm用150mm×150mm的方陣進(jìn)行焊接。錨固件點(diǎn)陣邊緣與結(jié)構(gòu)件之間的最小距離為130 mm，最大距離為350mm。錨固件點(diǎn)陣邊緣與預(yù)留孔 （如電偶孔）邊緣的最小距離為75mm，最大為200mm。錨固件焊接完，要在表面涂一層瀝青（目的是留出膨脹縫防止錨固件膨脹對(duì)澆注料的影響），將硅酸鈣絕熱板鋪設(shè)好，施工前在硅酸鈣絕熱板表面刷紅丹漆進(jìn)行防水處理。
窯頭、窯頭罩、冷卻器使用了大量的澆注料，因此澆注時(shí)需要使用木質(zhì)模板。模板在現(xiàn)場(chǎng)進(jìn)行加工，要求尺寸合適并具有一定強(qiáng)度，模板接縫處應(yīng)對(duì)齊封嚴(yán)，以防止襯里出現(xiàn)梯狀和漏漿；模板表面要光滑，為防止粘模，模板安裝前應(yīng)將其表面涂刷適量的隔離劑。
澆注料應(yīng)采用強(qiáng)力攪拌機(jī)進(jìn)行攪拌，嚴(yán)禁不同牌號(hào)的澆注料混合使用，攪拌時(shí)先進(jìn)行不加水干攪，時(shí)間控制在5min以上，干攪均勻后再加水，施工所用的水為飲用水，加水后攪拌時(shí)間不得低于5 min，應(yīng)攪拌均勻，不得有干料夾帶和結(jié)團(tuán)現(xiàn)象。攪拌好的料在30 min內(nèi)用完，凝結(jié)后的料不能再加水?dāng)嚢枋褂谩?br />
模板內(nèi)一次裝料高度不得超過(guò)400 mm，料加入模板后攤平，使用振動(dòng)棒振動(dòng)。要保證快插、慢撥，振動(dòng)棒要插入到下層，表面及四角都要振動(dòng)。振動(dòng)直至表面泛漿、排氣很少、料面不沉降為止。振動(dòng)棒撥出時(shí)要輕輕緩慢拉出，以防留下孔洞和漏振。當(dāng)澆注料具有脫模強(qiáng)度后才可脫模，脫模時(shí)不能對(duì)模板和墻體進(jìn)行強(qiáng)力敲擊，以免使墻體內(nèi)部留下裂紋，從而影響澆注料的使用壽命。
2.2回轉(zhuǎn)窯窯體施工

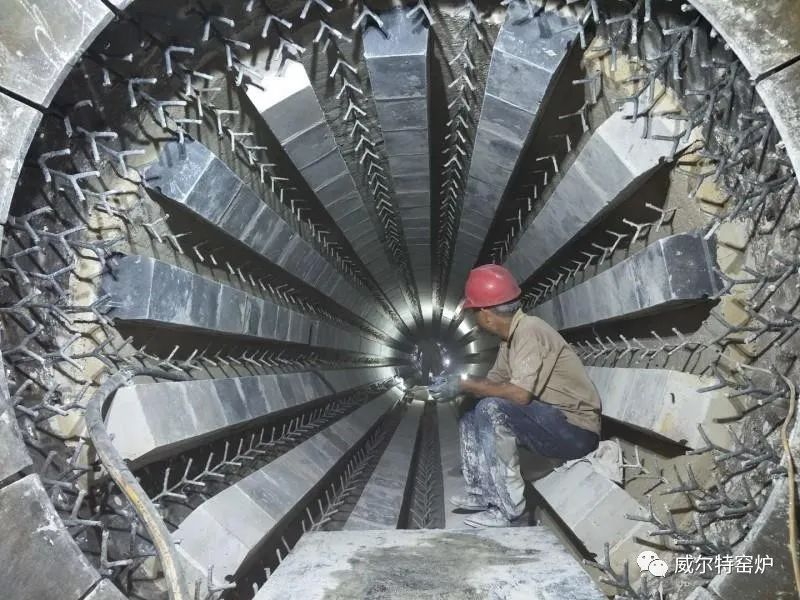

窯體砌筑前必須嚴(yán)格按規(guī)程檢查，合格后方可施工。規(guī)程標(biāo)準(zhǔn)為：窯體焊接合格、輔助傳動(dòng)運(yùn)轉(zhuǎn)有效、完全清除窯殼內(nèi)壁的灰塵及渣屑、對(duì)窯體內(nèi)襯磚按照厚度逐塊檢查，分類(lèi)堆放待用，厚度級(jí)差按照5mm區(qū)分；凡經(jīng)加工后制品尺寸小于原整磚尺寸2/3的磚不得砌入窯內(nèi)。
窯體砌筑根據(jù)耐材結(jié)構(gòu)形式及耐材運(yùn)輸條件，計(jì)劃施工順序如下：從窯頭向窯尾砌筑，鎂鋁尖晶石-高鋁磚-預(yù)制塊焊接-粘土磚-窯兩頭澆注料。窯體砌筑前必須試車(chē)完畢，運(yùn)轉(zhuǎn)正常并有制動(dòng)裝置，以防窯體因耐火材料的偏重而發(fā)生回轉(zhuǎn)；砌筑需轉(zhuǎn)窯時(shí)以最慢的速度運(yùn)轉(zhuǎn)，砌筑完畢后窯體不準(zhǔn)隨意轉(zhuǎn)動(dòng)。
砌筑內(nèi)襯的縱向基準(zhǔn)線(xiàn)，可用垂吊、激光經(jīng)緯儀放線(xiàn)，縱向控制線(xiàn)應(yīng)平行于基準(zhǔn)線(xiàn)且等分窯體，設(shè)置4條縱向控制線(xiàn)，用白鉛油標(biāo)記于窯體內(nèi)側(cè)。砌筑內(nèi)襯的環(huán)向基準(zhǔn)線(xiàn)用垂吊轉(zhuǎn)動(dòng)法劃出，并應(yīng)按濕砌2米一段，干砌2米一段放控制線(xiàn)，劃在窯體上。
復(fù)合改性磷酸鹽磚內(nèi)襯采用干砌，環(huán)砌法（或者濕砌筑法），磚與磚之間的放射縫中夾入薄鋼板δ=1mm，每2環(huán)加1mm厚紙板膨脹縫，磚環(huán)應(yīng)相互平行并同軸向中心線(xiàn)垂直，由于鎂鋁尖晶石磚怕水，故加工鎂鋁尖晶石磚時(shí)采用特殊鋸片進(jìn)行干切；靠窯體砌高鋁磚時(shí)，高鋁磚下部凹槽處放置硅酸鋁纖維氈，起到降低窯溫的作用，高鋁磚采用濕砌環(huán)砌法，砌筑時(shí)磚應(yīng)緊靠窯體，其間縫隙不應(yīng)大于1mm 。
每4m為一段，每段砌體轉(zhuǎn)窯分三次進(jìn)行。砌筑時(shí)，應(yīng)從窯體的下弧開(kāi)始沿圓周方向，同時(shí)均衡地向兩邊進(jìn)行，砌過(guò)半周1-2層磚后，即開(kāi)始支撐加固。沿內(nèi)襯的最后幾列設(shè)置方木，方木應(yīng)壓住最外列磚磚厚的3/4，在方木之間沿長(zhǎng)度方向每隔1-1.2M用頂撐支撐，全部支撐完畢后，要反復(fù)檢查支撐是否牢固，并在方木和磚之間的縫隙內(nèi)用木楔楔緊。
第一次轉(zhuǎn)窯，將窯體旋轉(zhuǎn)至圓周的四分之一。隨即檢查砌體是否因轉(zhuǎn)窯而產(chǎn)生松動(dòng)、裂紋和與窯體脫離的情況，發(fā)現(xiàn)問(wèn)題應(yīng)予補(bǔ)救和糾正。然后開(kāi)始從窯體下半部沿圓周方向，繼續(xù)將內(nèi)襯砌至窯的水平直徑以上1-2 層磚，再次支撐加固和第二次轉(zhuǎn)窯，最后砌筑剩余的1/4周窯襯。
當(dāng)窯襯砌至最后剩4-5列磚時(shí)，進(jìn)行鎖口磚砌筑前，要通過(guò)干擺磚的方法，檢查鎖口尺寸是否合適，并用短木將鎖口處兩側(cè)砌體撐牢，然后進(jìn)行第三次轉(zhuǎn)窯，將鎖口磚處轉(zhuǎn)至窯下方，依次取下木方隨即砌筑鎖口磚，鎖口用鋼板鎖片可采用2-2.5mm鋼板，鎖口縫中不得超過(guò)一塊鋼板鎖片，每環(huán)鎖口區(qū)不應(yīng)超過(guò)6塊鎖片，并應(yīng)均勻地分布在鎖口區(qū)內(nèi)。鎖磚均應(yīng)從側(cè)面打入拱內(nèi)，如果現(xiàn)有磚型不能正好鎖緊，那么有必要對(duì)最后1-2塊磚進(jìn)行加工，鎖磚應(yīng)具有正確的楔形和平整的表面，當(dāng)需要加工時(shí)，加工后磚的厚度不得小于整磚厚度的2/3。當(dāng)鎖磚因?yàn)閾醮u圈或砌到最后一塊不能從側(cè)面打入時(shí)，可將鎖口兩側(cè)磚加工成鎖口上下尺寸相等，然后將與鎖口尺寸相適應(yīng)的鎖磚從上面打入，并將其兩側(cè)用鐵板塞緊。
窯體中部高鋁磚段采用濕砌環(huán)砌法，磚與磚和環(huán)與環(huán)之間均打灰（高鋁火泥）砌筑，磚環(huán)應(yīng)相互平行并同軸向中心線(xiàn)垂直，其砌筑方式和鎂磚段基本相同。窯尾粘土磚段砌筑同樣采用濕砌環(huán)砌法，砌筑粘土磚時(shí)，磚與磚和環(huán)與環(huán)之間均打灰（粘土火泥）砌筑，與襯砌的輕質(zhì)高鋁磚之間不打灰。全部窯體砌筑完成、檢查、緊固后，不宜再進(jìn)行轉(zhuǎn)窯。并應(yīng)及時(shí)點(diǎn)火烘窯，點(diǎn)火前應(yīng)用帶楔形的鋼板，對(duì)干砌的砌體進(jìn)行最后的緊固，使磚環(huán)與窯體嚴(yán)密貼合。
3、回轉(zhuǎn)窯施工質(zhì)量保證措施。
3.1窯體安裝完畢，必須經(jīng)過(guò)檢查和空運(yùn)轉(zhuǎn)合格后，才能進(jìn)行內(nèi)襯工程的施工。窯體內(nèi)壁要仔細(xì)地除去灰塵和渣屑，磚應(yīng)緊靠窯體，如有間隙必須在3mm之內(nèi)，并用粘土泥漿填實(shí)。
3.2砌筑內(nèi)襯時(shí)使用的縱向基準(zhǔn)線(xiàn)和環(huán)向基準(zhǔn)線(xiàn)，可根據(jù)窯軸線(xiàn)測(cè)出，并分別劃在窯體上，環(huán)向基準(zhǔn)線(xiàn)每2m劃一道，縱向基準(zhǔn)線(xiàn)劃六道。每圈磚都應(yīng)與窯軸垂直，窯襯砌體與窯體力求同心，每塊磚要盡可能精確地砌在應(yīng)砌的準(zhǔn)確位置上。
3.3窯內(nèi)襯砌完后至點(diǎn)火前，不得快速轉(zhuǎn)窯，每間隔2天對(duì)窯體進(jìn)行1/4圈轉(zhuǎn)動(dòng)，防止單一方向由于重力作用而窯體變形。
五、碳酸鋰回轉(zhuǎn)窯烘爐方案及烘爐曲線(xiàn)
1、烘爐準(zhǔn)備
1)檢查耐火材料的砌筑和澆注是否符合規(guī)范要求;2)準(zhǔn)備烘爐所用材料,如燃料、工具、水、壓縮空氣等;3)整套系統(tǒng)的其他準(zhǔn)備工作,例如:消防系統(tǒng)、電氣系統(tǒng)、環(huán)境條件等。
2、烘爐曲線(xiàn)

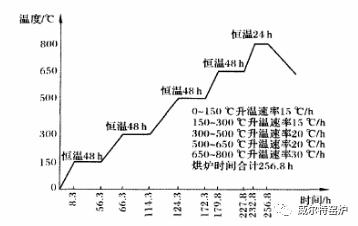

回轉(zhuǎn)窯砌體的主要材料是高鋁磚、莫來(lái)石磚、高鋁澆注料等。根據(jù)回轉(zhuǎn)窯砌體的特點(diǎn),典型的烘爐曲線(xiàn)如圖5所示。由圖可知,烘爐升溫過(guò)程主要包括3個(gè)關(guān)鍵溫度點(diǎn):
第一個(gè)溫度點(diǎn)是150℃。此溫度點(diǎn)主要是完成砌體中游離水的蒸發(fā)。因?yàn)樗?00℃時(shí)變?yōu)樗魵?但蒸發(fā)不快,故必須大于100℃時(shí)才能有效干燥。根據(jù)經(jīng)驗(yàn)選150℃為宜,此階段脫水量不大,不能太快。如果水分排出太快,內(nèi)部殘存水分?jǐn)U散速度趕不上表面蒸發(fā)速度,內(nèi)部水會(huì)受熱變成蒸汽產(chǎn)生膨脹致使泥漿收縮發(fā)生龜裂,降低粘接強(qiáng)度,削弱砌體強(qiáng)度,澆注料更是如此。因此,由常溫至150℃的過(guò)程中,升溫不能太快,控制在10℃·h-1為宜,當(dāng)達(dá)到150℃時(shí),還必須保溫一段時(shí)間,保證砌體充分干燥。
第二個(gè)溫度點(diǎn)是300℃。在此溫度點(diǎn),主要是消除砌體中水分蒸發(fā)引起的膨脹及熱應(yīng)力。考慮到高鋁磚的線(xiàn)膨脹系數(shù)較大,由150～300℃的過(guò)程中,升溫也不宜太快。高鋁磚一般按30～50℃·h-1升溫,可使耐火磚的膨脹均勻而且穩(wěn)定。
第三個(gè)溫度點(diǎn)是600℃。此溫度點(diǎn)主要是完成砌體中結(jié)晶水的蒸發(fā)。烘爐過(guò)程中,爐內(nèi)在此溫度點(diǎn)持續(xù)至少48 h,以使砌體中盡可能多的結(jié)晶水析出,使砌體徹底干燥。
在降溫初期,應(yīng)避免大量冷空氣進(jìn)入爐膛,導(dǎo)致降溫速度過(guò)快,影響砌體的強(qiáng)度。當(dāng)爐內(nèi)溫度降低到150℃以下時(shí),可讓砌體自然冷卻,烘爐完成。
3、烘爐后的檢查
烘爐后的檢查主要為耐火材料砌體的檢查。觀察耐火材料烘干情況,檢查耐火磚的磚縫,如果出現(xiàn)松動(dòng),可用鎖縫鋼板緊固;檢查耐火材料是否出現(xiàn)裂縫,如果出現(xiàn)裂縫大于3 mm,應(yīng)用耐火澆注料填縫。
